SyncPos 同步定位選項卡

如果您為產業要求設計高質量的機械設備，一定會採用最佳性能價格比的解決方案。運動控制就是一種具有競爭力的終端產品。

作為產業領域的交流馬達驅動器的供應商，Danfoss 公司在傳動控制領域積累了大量的現場經驗。這些知識和經驗發展了著名的VLT 5000 / VLT 5000 Flux 系列變頻器擴展同步定位傳動控制選項卡的誕生，由於增強了控制特性，我們可以向您提供最大到 600 Hp 全功率範圍的動態運動控制功能。

集成了傳動控制選項的變頻器適用於以下情況：

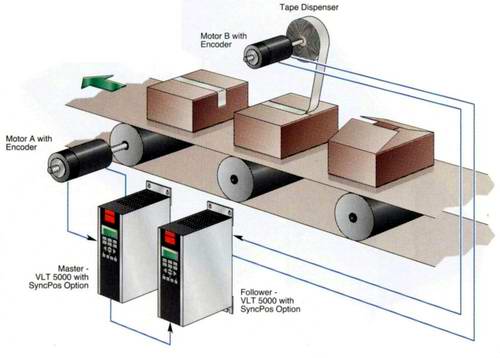

● 同步控制

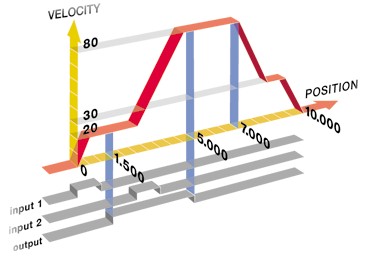

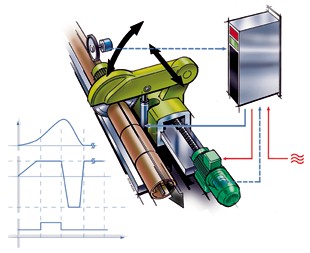

● 定位控制
● 可規劃程序控制
● 增加了許多其他功能以保證整體設備的經濟性

VLT 系列變頻器配備了基於 WINDOWS 平臺的軟體工具，界面親和力，可以使用該工具軟體對變頻器進行設定以符合設備要求。對設備的理解通過軟體集成為產品的一部分，您的個人設定可以保留，而且只能由您自己修改。

我們也可以提供標準的應用程序，包含了所有典型應用的基礎程序，使得試車過程變得更加簡單。

下面您將會發現採用 SyncPos 選項的解決方案將會帶來的各種好處，我們將根據實際應用情況的不同做出分類。

VLT 系列變頻器在廣泛的產業應用領域中，以良好的性價比和優異的性能而著稱。配備了 SyncPos 選項後，全方位的嶄新特性使其成為高質量設備生產商的最佳選擇。
特點如下：

特點
● 選項卡安裝在 VLT 5000 變頻器的內部保證了原先的防護等級；
● 無需額外的控制櫃空間及額外的接線；
● 具有標準的用戶界面，設定及顯示信息均通過 LCP；
● 變頻器及其選項的參數及狀態信息可以同時讀取；
● 變頻器的輸入輸出端口仍然有效；
● 可以與現場總線通訊選項配合使用，例如 Profibus, DeviceNet™, Modbus Plus及LonWorks 等串列通訊；

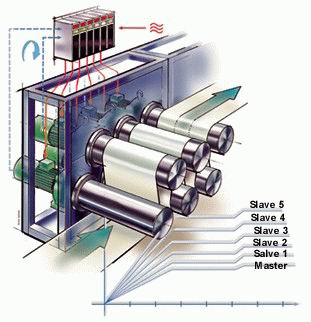

● 虛擬主站功能（可以同時連接31個從站而不需要中繼器）；
● 標準的絕對值型或增量型光電編碼器接口，最高脈衝量可達 220 kHz；
● 可以在三種模式之間穩定切換：速度控制模式、同步控制模式、定位控制模式；
● 總體成本比伺服控制系統下降 50% ~ 75%；
● 可為具體應用編寫應用程序；
● 採用四倍頻編碼器信號提高了解析度；

一般規格
● 用於三相交流馬達的同步和定位控制；
● SyncPos 選項包括了控制卡及規劃軟體；
● 通過 RS 485 端口與 PC 機的連接進行規劃；
● 使用 APOS 編程語言（與 BASIC 語言類似）；
● 增加 8 個數位量輸入和 8 個數位量輸出點；
● 定位控制精度為 1/4 編碼器脈衝；
● 靈活的規劃特性（256 K記憶體）；
● 2 組編碼器輸入接口（增量型或絕對值型）；
● 1 組編碼器輸出接口（用於虛擬主站功能）；
● 提供編碼器電源，5 VDC，280 mA；

輸入端口
● 24 V 邏輯信號
● 3 kΩ 阻抗
● 1 ms 響應時間
輸出端口
● 0-24 VDC 源型輸出
● 最大負載 0.7A（需要提供外部24V電源）
● 1 ms 響應時間
編碼器接口
● 5 V / 280 mA 電源
● 絕對值型編碼器：格雷碼協議 ; 8192 pulses/rev; 4096 revs
● 增量型編碼器 : 5V 差分信號輸出; RS422 標準長線驅動; 零位脈衝可選項; 最高 200 kHz +10%
